色差仪lab标准范围是什么?

时间:2022-12-23   浏览量: 285

为了评定物体之间的颜色差异情况,就可以使用色差仪进行测量,色差仪可用Lab值来表示物体的颜色情况,并根据色度值计算出物体之间的颜色差异。许多的用户对于色差仪Lab值的范围还不是很清楚,本文就为大家进行简单的介绍!

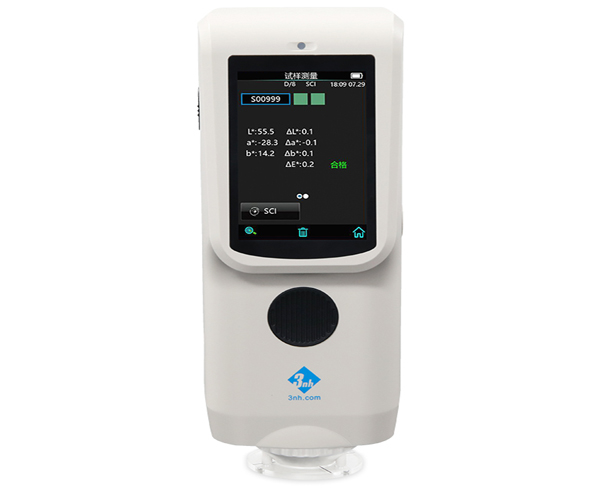

3ns色差仪

色差仪Lab色彩模型介绍:

Lab颜色模型是由亮度(L)和有关色彩的a、b三个要素组成。其中:

L:(亮度)轴表示黑白,0为黑,100为白;

a:(红绿)轴正值为红,负值为绿,0为中性;

b:(黄蓝)轴正值为黄,负值为蓝,0为中性。

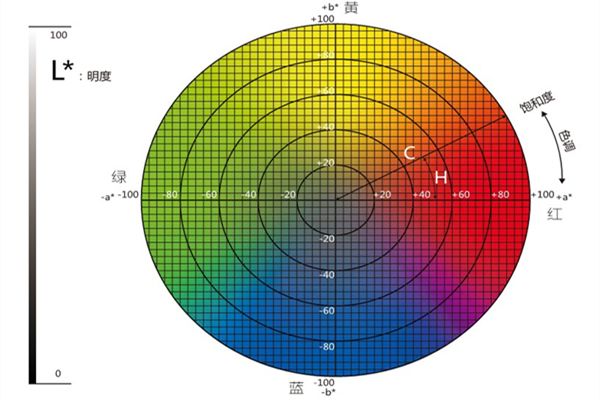

色差仪Lab色彩模型

所有颜色都可以通过Lab色空间感知并测量,这些数据也可以用来表示标样同测试样的色差,并通常以△Eab或△E(总色差)△L△a△b表示。△E为色差综合评定指标,它与△L、△a、△b关系为:△E= (△L)2+(△a)2+(△b)2

Lab色空间是人类视觉的颜色空间,是一种与设备无光的色彩模式。它不仅包含了RGB、CMYK的所有色域,还能表现他们不能表现的色彩。人的肉眼能感知的色彩,都能通过Lab模型表现出来。

色差仪Lab取值范围:

L*值域由0到100,L=50时,就相当于50%的黑;a*和b*的值域都是由+127至128,其中+127a就是洋红色,渐渐过渡到-128a的时候就变成绿色;同样原理,+127b是黄色,-128b是蓝色。

从Lab模式的概念中知道,a*:深绿→50%灰(中性灰)→品红色。在这个通道的灰度图中,暗表示绿色:小于128(即50%)的灰为绿色,灰度值越接近50%灰,绿色的饱和度越小,越远灰度值越小于50%灰,绿色的饱和度越高。而亮的一端为品红色,大于128(即50%灰)的为品红色,越亮,饱和度越高,反之,接近中性灰(较暗的亮区)数值越接近128度灰,饱和度越小。

b*通道显示的是从青→50%灰(中性灰)→黄色,通道灰度图的亮区是黄色区域,亮度越高,饱和度越高,越接近50%中性灰,饱和度越低,通道灰度图暗部为蓝色区域,显示区域越暗,饱和度越高,越接近50%中性灰,蓝色饱和度越低。

色差仪lab的应用:

xy色度图因为只能表示二维而存在缺陷。在1976年,CIE推荐使用CIELab(L*a*b*)均匀色彩空间来进行减色色度处理,如在印刷工业中所使用的。此色彩空间是通过沿着三个互相垂直的坐标轴标定三个值的方法来得到的,L*值表示亮度,a*和b*表示色度轴,它采用了颜色视觉的对立学说:a*=红-绿,b*=黄-蓝。CIELab色彩空间的三维示意图如下:

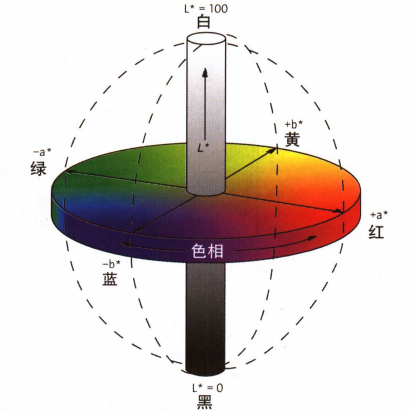

Lab色彩空间

它的目的是使在色彩空间里,视觉差异与色空间中距离的长短成比例。这一点上,Lab色彩空间类似于孟塞尔体系。

色差仪lab判定标准:

判断色差值,国际上通用的就是色空间表示法,常见的色空间有LAB, LCH, RGB, XYZ, YXY 等,当然常用的数值还是Lab值,它几乎可以表示任何一种颜色,其他色空间仅供参考,客户很少关注。Lab值的含义如下:

L表示黑白,也有说亮暗,+表示偏白,-表示偏暗

A表示红绿,+表示偏红,-表示偏绿

B表示黄蓝,+表示偏黄,-表示偏蓝

上面说的都是相对值,单纯的L,A,B是绝对值,用这三个数值可以在一个三维立体图中,准确地表示出一个颜色的点,用相对值就可以得出和基准点的差异来进行修正。CIE 1976L*a*b*均匀色空间在很多方面都有着广泛的应用,通常我们说的色差仪测量结果单位也会用它来表示。

CIELab是与设备无光的色彩空间,多为色彩测定仪器测定时采用的表色系统。L*a*b*表色系不仅可以准确的表示各种色调,它也为两种色调之间的差,即色差的表示带来了方便。尤其是在研究或测定近似颜色的差别程度时,匀色空间L*a*b*表色系上两点间的距离ΔE就可以表示两对应颜色的差。

色差仪ΔE计算公式

ΔL*、Δa*、Δb*分别为两点间三坐标值的差。ΔE*为实际的色空间两点距离,亦称NBS单位。NBS色差单位就目前人们衡量色差的一个标准单位,这是以Y1/2、a、b色差计算公式计算的绝对值1作为一个单位,是美国国家标准局在1939年推行的色差计算公式。一个NBS单位大约相当于视觉色差识别阈值的5倍。如果与孟塞尔系统中相邻两级的色差值比较,则1NBS单位约等于0.1孟塞尔明度值、0.15孟塞尔彩度值、2.5孟塞尔色相值(彩度为1);孟塞尔系统相邻两个色彩的差别约为10NBS单位。至于产品颜色差异应允许多大范围才算合适,要根据人的色彩感觉差别来确定。
