浏览量： 162 在电磁线的品质评价中，颜色是一项重要指标，直接反映了生产质量的稳定性。然而，电磁线多为圆柱形，表面为弧形曲面，普通测色仪很难准确测量。电磁线颜色测不准？不妨试试三恩时的1mm口径分光测色仪PS401！
电磁线颜色为什么测不准？
电磁线外层是薄绝缘漆膜，线材呈细长圆柱形态，表面为弧形曲面，不存在大面积平整平面。漆膜厚度细微不均、拉丝带来的纹路，加上线材柔性易滚动，稍有倾斜或转动，仪器采光区域就会变化。
包括：
反光干扰：光线打在圆弧表面时反射方向分散，光滑漆膜的强镜面反光会干扰仪器采集本色漫反射光。细规格线材曲面曲率更大，反光问题更突出。
漏光问题：常规色差仪测量口适配平面工件，平口探头无法紧密贴合圆柱形电磁线，存在缝隙漏光。
数据波动：线材摆放稍有偏移或转动，采集到的反光占比就会变化。多根并排摆放时，缝隙阴影和堆叠高低差又会新增干扰。
肉眼与仪器不一致：对比标准色样时，平面基准和弧形线材测量条件不对等，肉眼看色差分明，仪器却数值波动杂乱。
PS401如何解决电磁线测色难题？

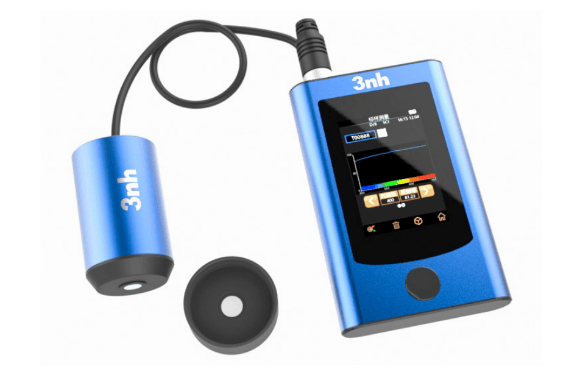

三恩时PS401分光测色仪配备Φ1mm超小测量口径，专门针对各类细规格电磁线、漆包线测色难点设计。
1. 1mm超小口径，精准锁定单根漆包线
电磁线漆包层纤细、待测有效面积狭小，常规大口径仪器光斑覆盖范围大，极易采集到周围颜色。PS401的1mm微小口径可精确对准单根漆包线表层，仅采集绝缘漆膜本身色彩，不受背景杂色干扰。
2. 贴合曲面，狭小位置也能测
细长探头能贴合线材曲面定点测量，单根短线头、线圈边角狭小位置也能完成取色。成卷排线、单根裁样、绕制半成品电磁线都能贴合测量。
3. D/8光学结构，弱化反光干扰
搭配D/8分光光学结构（D/8°积分球光学系统 + SCI测量模式），能弱化漆膜光滑表面反光带来的数值偏移。测量重复性ΔE*ab≤0.02，可精准分辨各色漆包线批次间微弱色差，捕捉漆膜厚薄差异引发的深浅、偏色变化。
4. 轻便灵活，全场景通用
机身轻便（主机仅250g），探头可多角度灵活摆放-12。狭小工位、流水线抽检、实验室配色均可通用。支持USB、蓝牙、RS485等多种接口，可快速接入自动化产线。
5. 数据化管理，标准化管控
设备可存储标准色样，一键输出Lab、ΔE色差指标，支持数据上传电脑留存归档，批量生成质检记录。工厂可依据量化色差数值划定合格阈值，统一来料和成品出厂的颜色判定标准。
PS401分光测色仪以1mm超小口径为核心，融合D/8光学系统、高精度重复性和灵活的两用设计，精准攻克电磁线、漆包线的测色难题。无论是实验室配色、流水线抽检还是自动化产线集成，都能实现精准、稳定、可量化的颜色管控。
